Как сделать удобную сварочную стойку

Качество сварочных работ зависит не только от квалификации сварщика, но и от специальной сварочной стойки, которую он использует при работе. От нее во многом зависит положение сварочного шва, равномерность его наполнения флюсом.

Сделать такую стойку можно самому, затратив на это немного времени и денег. При заказе у специалиста она обойдется значительно дороже.

Из материалов для изготовления сварочной стойки понадобятся: 5,5…7-сантиметровый кусок уголка с полками шириной 45…60 мм; две полудюймовых трубки 5…6-сантиметровой длины; болты М14 с гайками (2 штуки); болт М12; отрезок длиной 50…60 см из дюймовой трубы; прутки из арматуры 50…60-сантиметровой длины (3 штуки); дюймовая втулка, которая надевается на трубу.

Из инструментов для работы необходимы: турбинка; сварочный агрегат; напильник; болгарка; линейка; маркер.

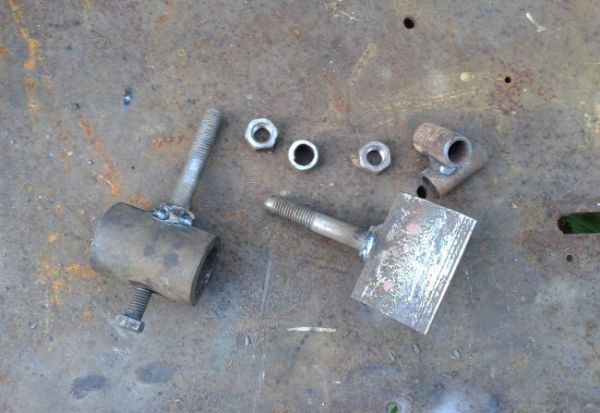

Сваривают крестом полудюймовые трубки. Приваривают головками болты М14: один к середине полки уголка и параллельно второй полке; второй – к середине боковой стороны втулки и перпендикулярно к ее оси. Соосно приваренному болту, с другой стороны втулки, сверлят отверстие под резьбу М12, нарезают ее. Вкручивают немного болт М12.

Собирают конструкцию. Болт, который приварен к уголку, вставляют свободным концом в одну полудюймовую трубку, сваренную с другой крестом. Во вторую – конец болта, приваренного к втулке. На концы болтов навинчивают гайки. Уголок и втулка в сборе не должны касаться. Если это происходит на болты, перед их посадкой, одевают дополнительно втулки.

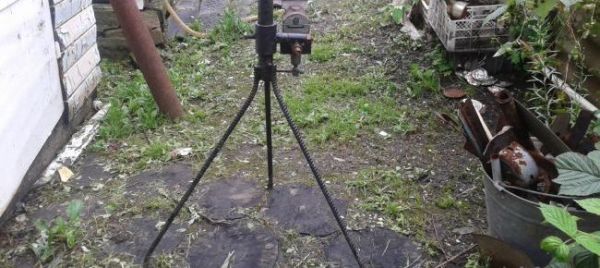

У прутков из арматуры отгибают немного по одному концу на участке примерно 10 см. Приваривают их к концу дюймовой трубы, образуя расходящиеся равномерно в стороны ножки. Одевают на полученную стойку втулкой ранее собранную конструкцию. Ее положение на стойки фиксируют затягиванием болта М12 в теле втулки.

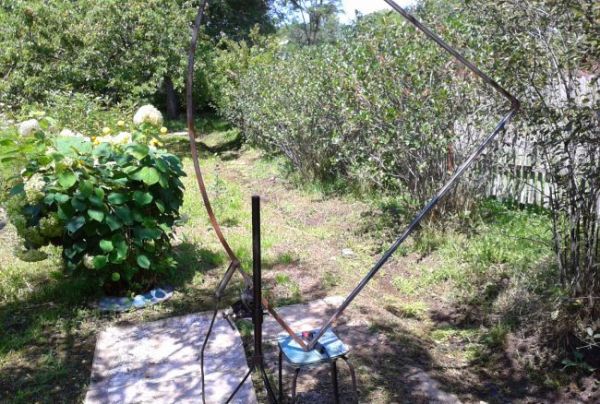

Горизонтальную полку отрезка уголка (входит в конструкцию с втулкой) снабжают небольшими тисками. В них зажимают детали, конструкции, которые сваривают. Положение последних можно изменять в пространстве в трех плоскостях. Делается это отпускание/зажимом гаек, находящихся на концах болтов, приваренных к уголку и втулке.

Если нет тисков, зажимать детали можно струбциной. На это уйдет больше времени, но результат работы будет такой же по качеству.
