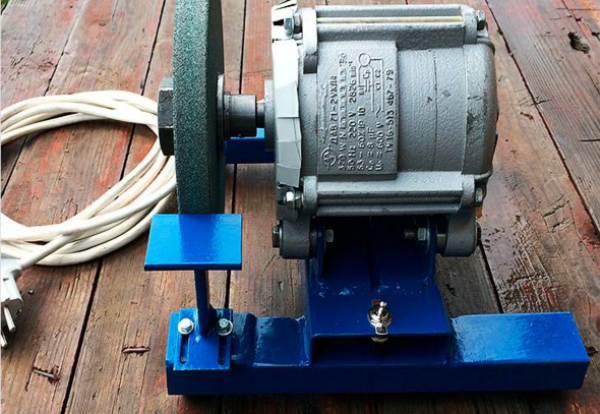

Как сделать точило из двигателя стиральной машинки

Точило или заточный станок – агрегат, предназначение которого – затачивать инструменты. Их существует множество: есть крупные, способные затачивать твердосплавные инструменты; имеются небольшие, предназначенные для бытовых нужд, маленьких мастерских.

В последнем случае они универсальные, их можно сделать самому. Основной деталью является электродвигатель, который можно раздобыть, разобрав старую стиральную машину. Из материалов к мотору еще нужно подготовить: металлическую полосу; дощечку для основы; корпус, в котором размещается электроника; крепеж в виде болтов, гаек. Чтобы все сделать понадобится: дрель; ручные инструменты; болгарка; сварочный аппарат.

Измеряют крепежные размеры электродвигателя. Исходя из полученных результатом изготавливают из металлической полосы П-образную скобу с отгибами в стороны на концах «ножек». Ширина верхней полки, высота стоек примерно 8 см (более точно определяют при замерах).

В обоих отгибах на концах «ножек» сверлят отверстия. Измерив расстояния между ними, сверлят, ориентируясь на него, таким же по диаметру сверлом отверстия в дощечке. Размещают между ними кусок ДВП (это прокладка, которая будет гасить вибрацию), сверху устанавливают электродвигатель. Одевают сверху подготовленную скобу, прикручивают ее к дощечке болтами и гайками. В крепеже используют промежуточные шайбы. Размещают двигатель так, что его выходной вал находится за стороной дощечки, на которой он закреплен.

Для корпуса используют коробочку, прорезают в ней на торце две прорези под проводники. С помощью круговой скобы фиксируют на корпусе болтами конденсатор. Крепят сверху выключатель. Подсоединяют остальные детали, пользуясь, чтобы не ошибиться, мультиметром. Без регулятора оборотов, учитывая, что мотор малооборотистый, можно обойтись. Вблизи одного из торцов корпуса, ближе к углам, сверлят два отверстия, через которые крепят его к основе саморезами, закручиваемыми под углом.

Чтобы установить абразив нужно две шайбы, которые можно взять от болгарки. Одну насаживают на выходной вал мотора, приваривают. Затем у обычной шайбы стачивают сегменты с противоположных сторон – это нужно, чтобы она разместилась между пазов второй шайбы от болгарки.

Насаживают на вал заточный круг затем вторую гайку – пазом наружу. В последний помещают обычную (сточенную по краям) шайбу. Прижимают все контршайбой. Затем все затягивают обыкновенной гайкой М13.

Берут корпус, который защищал электродвигатель в стиральной машине. Отрезают ручку, примеряют и устраивают кожух, который будет защищать мотор от пыли, грязи.

Подготовленное устройство крепят к краю столу двумя большими болтами. Зачищают наждачкой поверхности, красят их. После высыхания занимаются заточкой инструментов.
