Как сделать щупы для мультиметра

Без щупов не сможет работать никакой мультиметр. Обычно они поставляются в комплекте с последним. Если щупы качественные, то служат долго. Но проходит время, и они могут выйти из строя, например, из-за обрыва провода, может растрескаться изоляция, обломаться наконечник. В итоге покупают новые или делают их сами.

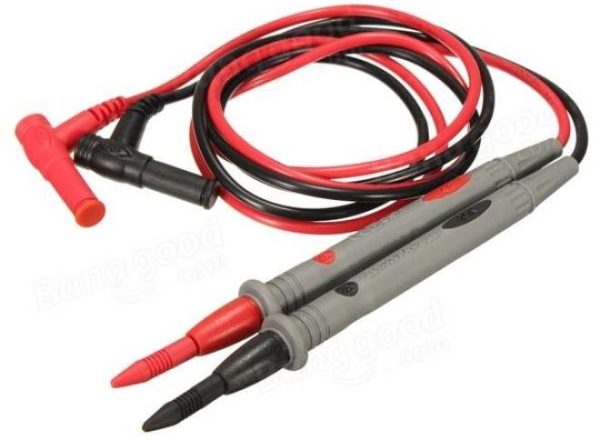

Чаще всего пользуются универсальными щупами, которые простые по конструкции и стоят недорого. Они входят в комплект недорогих моделей мультиметров. Изоляция кабелей в них сделана из поливинилхлорида (ПВХ); материал штекеров, держателей наконечников – пластик. Наконечники представляют стальные стержни, к ним подсоединен тонкий проводник.

Универсальные щупы выпускаются с разной общей длиной центрального электрода и выступающей его частью из корпуса. Есть у них отличия в глубине посадки штекера.

Имеются фирменные щупы, у которых отсутствуют недостатки, присущие их универсальным аналогам.

Самостоятельное изготовление щупов для мультиметра предполагает получить в итоге изделие, аналогичное универсальным. Обычно делают два их вида: стандартные; прокалывающие изоляцию.

Для стандартных самодельных щупов используют разборные ручки, которые освобождают от стержней, применяют также наконечники, которые имеются у дротиков для дартса.

Технология изготовления таких щупов простая. К корпусу авторучки подбирают подходящий по размеру наконечник дротика. Нагревают его, например, газовой горелкой, вставляют в корпус ручки так, чтобы его острый конец выступал из нижнего отверстия, через который обычно выходит пишущий узел стержня.

Смачивают кусочек припоя в кислоте, разогревают и кладут вовнутрь ручки со стороны, с которой на нее накручивается колпачок, прикрывающий верхний конец пишущего стержня. Сразу же туда опускают конец кабеля, который предварительно освободили от изоляции, пролудили. Ждут пока охладится припой и произойдет фиксация элементов.

Чтобы сделать самому щуп, которым можно будет прокалывать изоляцию проводов, потребуется: цанговые карандаши, у которых грифель сменный; швейные иглы.

Работу начинают с припаивания концов иголок с ушками к кабелям. Затем их вставляют вовнутрь карандашей так, чтобы их зажала центральная часть цанги. Фиксацию иголок делают, заполняя место соединения с цангой термоклеем. После к свободным концам кабелей припаивают штекеры.

Чтобы полученным изделием было проще пользоваться, на него одевают цветную термоусадочную трубку. Аккуратно нагревают ее феном, стараясь не перегреть пластик, который может деформироваться.

Для защиты элементов сделанных своими руками щупов, применяют колпачки от карандашей, ручек.
