Как сделать регулятор мощности для бытовых приборов

Такое устройство необходимо в каждом доме. Оно позволяет регулировать мощность любых электроинструментов, электродвигателей, электронагревательных приборов. Не обязательно его изготавливать, составляя сложные электронные схемы – для этого нужно, как минимум, в них разбираться. Проще воспользоваться поставляемыми из Поднебесной готовыми модулями, которые стоят недорого.

Чтобы изготовить регулятор мощности на основе китайского модуля, нужно, кроме него, приобрести:

  • Распределительную коробку, розетку;
  • Провод, имеющий с одного конца вилку;
  • Втулку для провода, мелкие саморезы;
  • Плату регулятора.

Изготовление регулятора можно начать с подготовки розетки. Ее разбирают: вывинчивают и удаляют боковые крепления, которые в конструкции не нужны и будут только мешать, болтаясь.

Затем переходят к распределительной коробке. Ее тоже разбирают, в крышке, посередине, устраивают крупное отверстие с диаметром, позволяющим разместиться коробке розетки. Ее же вставляют в полученное гнездо, прикрепляя по углам саморезами к крышке распределительной коробки.

Сбоку последней, используя ступенчатое сверло, делают отверстие. В него вставляют втулку и закрепляют ее на боковине распредкоробки с двух сторон пластиковыми гайками, поставляемые вместе с втулкой. Продевают через нее свободный конец провода.



Далее наступило время подключения модуля. К двум его выходам прикручивают освобожденные от изоляции концы пропущенного вовнутрь распредкоробки провода с вилкой. К остальным двум – провода, к которым позже будут подсоединяться бытовые приборы.

С тыльной стороны распредкоробки ступенчатым сверлом устраивают отверстие и размещают в нем переменный резистор (входит в плату модуля) закрепляя гайкой. Им вся плату будет удерживаться на корпусе. На выступающий из корпуса вал резистора надевают ручку, которой будут регулировать мощность.

Распредкоробку закрывают крышкой, собирают розетку. Завинчивают втулку, фиксируя в ней провод. Регулятор мощности готов и требует проверки.

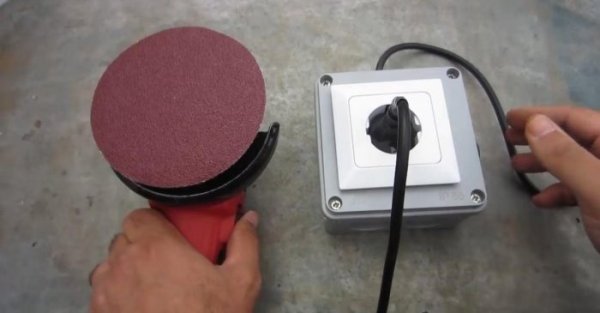

Подключают его через вилку к сети, к другим двум концам выходного провода подключают лампочку. Вращая ручку, уменьшают/увеличивают мощность на выходе, в результате чего светимость лампочки должна увеличиваться/уменьшаться. Причем все это происходит плавно, без скачков.

Похоже, Вам также нужно прочитать про  Креативные идеи как заделать щель между ванной и стеной

Если все происходит, как описано выше, регулятор готов к использованию в хозяйстве.
