Как сделать перекидной рубильник из доски и медной трубки

Перекидной рубильник сейчас используется не так часто. В основном, его применение оправдано там, где наблюдаются перебои с подачей электроэнергии: в дачных поселках и отдаленных хуторах. Для решения проблемы используют бензиновый или дизельный генератор тока. Чтобы вовремя переключать питание по типу «сеть/генератор», можно установить в цепь перекидной рубильник. Иногда рубильник требуется и в других случаях.

В его устройстве нет ничего сложного, хотя есть много различных моделей для жилых помещений. Главный принцип – переключение между сетями происходит с разрывом цепи. В рубильнике есть три позиции:

  • Домашняя линия;
  • О Выключено;
  • Электрогенератор.

Переключение между линиями осуществляется вручную переводом ручки рубильника в нужное положение. Так как прибор имеет очень простое устройство, его не составит труда сделать самому.

Для этого потребуются такие основные материалы и инструменты:

  • Медная трубка;
  • Доска;
  • Ножовка;
  • Плоскогубцы;
  • Клей столярный;
  • Наждачная бумага;
  • Тиски;
  • Молоток;
  • Рулетка;
  • Пассатижи;
  • Дрель;
  • Болты, гайки, провода.

Сборка рубильника:

  1. Вначале нужно изготовить из доски корпус прибора. Он представляет собой небольшую коробочку без дна. Доска режется по размерам, шлифуется наждачной бумагой и скрепляется при помощи столярного клея.
  2. Контакты достаточно просто сделать из медной трубки. От нее нужно отрезать кусочки, разрезать их вдоль и выровнять молотком. Полученные медные пластины зажимают в тиски и придают им нужную форму плоскогубцами. В готовых контактах сверлятся отверстия.
  3. Из той же трубки делаются заклепки, которые будут соединять верхние контакты с нижними.
  4. В деревянном ящике сверху нужно наметить и просверлить отверстия, в которые ставятся контакты. Заклепки развальцовываются.
  5. Далее надо установить собственно переключатель, который будет перебрасываться с одних контактов на другие. Он представляет собой две медные пластины с ручкой. Ручку выключателя лучше всего сделать из полой пластиковой трубки. Ее надевают на металлический стержень для защиты от поражения электричеством.
  6. В торец корпуса с обеих сторон нужно вкрутить по четыре винта, которые также будут выполнять функцию контактов. Они соединяются между собой черными и красными проводками.

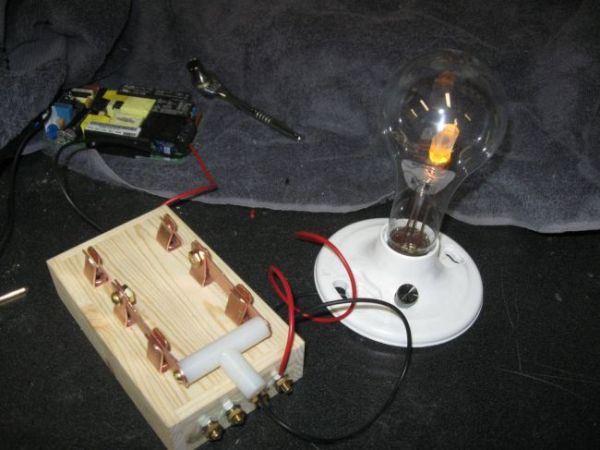

На этом сборка самодельного рубильника завершена. Можно включать его в цепь и пользоваться.
