Как сделать очки виртуальной реальности

Совсем недавно, чтобы столкнуться с виртуальной реальностью, люди шли в кинотеатры и платили большие деньги. Но скоро такое увлечение сошло на нет, об очках, которые все это «устраивали», забыли на время.

Прошло время и, как это бывает со многими вещами в жизни, виртуальная реальность снова вошла в моду. Вместо очков появились специальные устройства, которые позволяют окунуться в интригующий, завораживающий мир. Их можно приобрести в специализированных магазинах, заказать в интернет магазинах.

Но, оказывается, очки виртуальной реальности можно сделать самостоятельно. Причем для этого не нужно искать угловые датчики, специальные дисплеи – все это имеется почти у каждого в смартфоне. Стоит его немного усовершенствовать парой линз и дополнительным корпусом и можно стать обладателем хороших VR-очков.

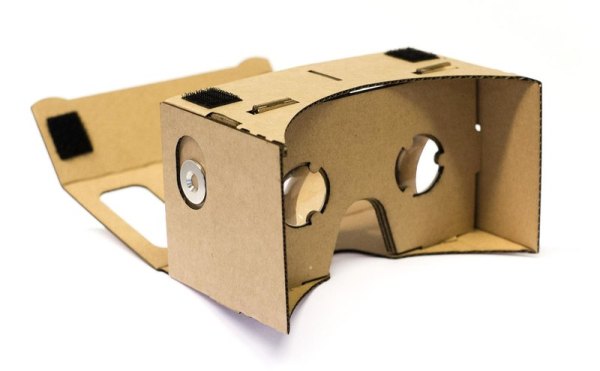

Предлагаемая поделка требует из материалов только листа картона, увеличительных стекол (2 штуки). Из инструментов достаточно канцелярского ножа. Несмотря на кажущийся примитивизм, получаются очки, которые, благодаря возможности перемещения линз относительно экрана, позволяют подстраивать их под особенности зрения человека. Такого нет в подобном по конструкции устройстве Google Cardboard, которое выпускается известной фирмой.

Очки можно сделать, к примеру, к смартфону SamsungGalaxy S4. Линз достаточно с 3,5-сантиметровым диаметром и таким же фокусным расстоянием. Для этих условий из картона вырезают заготовки.

Верхняя часть имеет форму квадрата с размерами 13,5х13,5 см. В передней его части устраивается два трапециевидных выступа (большими основаниями наружу) небольшой высоты. Они размещены симметрично с удалением от оси на четверть размера стороны. В тыльной части делается круговой вырез в виде сегмента с высотой 2,7 см. Вдоль боковых сторон на заготовке устраиваются прорези. С лицевой стороны: две по краям на удалении 1 см от них и длиной 6,5 см; осевая длиной 3,2 см. С тыльной стороны две, удаленные от краев на 4 см и на глубину 6,7 см (без учета высоты секторального выреза).

Нижняя часть квадратная размером 15,5х6,7 см. На лицевой (большей) стороне устраивается, как и на верхней части, два трапециевидных выступа. С ее стороны, параллельно боковым меньшим сторонам, делается три разреза на глубину 3,5 см – один по оси, два – на удалении 1 см от краев.

Две боковых части одинаковы. Представляют прямоугольники размером 11,7 х 8,8 см, у которых одна из больших сторон лишена угловой части размером 6х1 см. На них есть два разреза, параллельных большим сторонам: один от основания удаленной части в сторону оставшейся на глубину 2,5 см; второй в том же направлении, но вдоль нижней стороны и на удалении от нее на 1 см на глубину 6 см.

Средняя перемычка: она прямоугольной формы (8,5х5,7 см); снабжена двумя разрезами на глубину 3 см (вдоль меньших сторон и на удалении от них на 1 см.

Две «оправы» для очков имеют форму прямоугольника со сторонами 12х5 см. На их боковых сторонах сделаны по одному осевому разрезу на 0,5 см. Для удобства сгибания пополан посередине нанесена перфорация. Относительно середины устроены два отверстия диаметром чуть меньше диаметра линз.

Кроме перечисленных деталей вырезается из картона по две соединительных детали. Первая – прямоугольник 2х1,5 см, у которого по оси одной большей и одной меньшей стороны сделан разрез глубиной 0,5 см. Вторая – прямоугольник размером 1,8х0,8 см; от одной из больших сторон по оси сделан разрез на глубину 0,4 см.

Приведенные размеры длины корпуса, его высоты, ширины подходят к указанной выше марке смартфона и линзам диаметром и фокусным расстоянием 3,5 см. Для другого гаджета необходима корректировка – расстояние между боковыми стенками делают равным ширине экрана, а между нижней и верхней частью – ширине корпуса гаджета. Если линзы с другим фокусным расстоянием, то длина очков корректируется на разницу между ним и 3,5 см.

Поверхности внутри очков красят в черный цвет.

Собирают корпус. В его передней части располагают смартфон экраном вовнутрь. Для его крепления используют трапециевидные выступы на верхней и нижней частях корпуса и резинки. Перед экраном располагают линзы, заключенные в согнутые пополам заготовки для них. Удаляют их от экрана на необходимое расстояние, которое может быть разным у различных людей (подбирают экспериментально).

Включают VR-приложение на смартфоне, одевают очки на глаза и смотрят виртуальную реальность.
