Как сделать металоискатель

Металлоискатели в магазинах стоят не одну тысячу рублей, но иногда этот прибор может быть не лишним. Изготовить простую модель можно в домашних условиях, затратив минимальные средства. Как работает металлоискатель и как изготовить его самостоятельно?

Принцип работы

Металлоискатель представляет собой электронный прибор с двумя датчиками. Первый представляет собой катушку с намотанным проводом, он улавливает сигналы от металлов, которые изменяют его электромагнитное поле. Этот процесс сопровождается образованием вихревых токов, они изменяют поле металлоискателя и воздействуют на второй датчик, который к нему восприимчив. Он подает сигнал о найденном предмете.

Сборка простого металлоискателя

Простейший металлоискатель можно собрать из коробки компакт-диска, радиоприемника АМ или FM\АМ, калькулятора и ленты липучки.

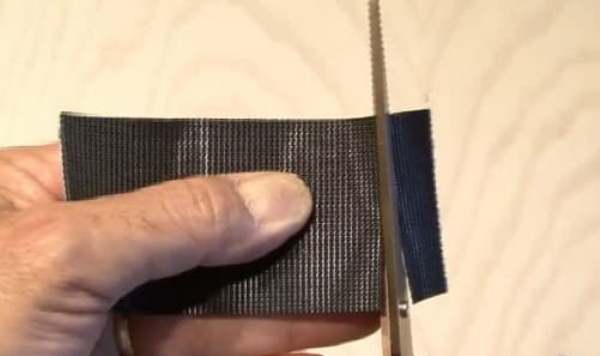

Первым делом разбирается коробка из-под компакт-диска. Из нее необходимо извлечь вставку, которая держит диск на месте. После необходимо вырезать два куска липучки, подходящие по размерам ширине радиоприемника. Одна липучка крепится к корпусу приемника, вторая к компакт-диску. Оба предмета соединяются.

На другую сторону коробки компакт диска также клеится липучка, к которой присоединяется калькулятор. На одной стороне располагается приемник, а на другой калькулятор. Дальше необходимо приступить к настройке радио на диапазон волн АМ. Его нужно настроить на конец диапазона, но не на волны радиостанции. Из приемника должны слышаться только помехи.

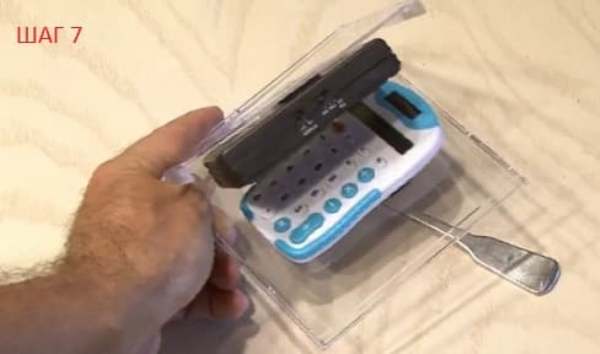

Чтобы протестировать работу приемника, необходимо очень медленно закрывать коробку из-под диска, таким образом, чтобы калькулятор двигался в сторону радио. Делать это нужно до тех пор. Пока не будет слышен громкий звуковой сигнал, который означает, что радио уловило электромагнитную волну от схемы калькулятора.

Теперь устройство проверяется на металлическом предмете. Створки необходимо снова приоткрыть, чтобы звук из предыдущего пункта был едва слышен. После необходимо перемещать устройство рядом с вилкой или ложкой, если звук снова станет громким, то металлоискатель собран правильно.
