Как сделать кусачки из шестеренок

Для этой поделки нужны три шестерни и кусок швеллера, который будет основой будущих кусачек. Две шестерни (небольшая и побольше, по размеру подобна третьей) расположены на шпонках на одной оси.

Из металлического кругляка делают на токарном станке втулку. Ее диаметр должен быть достаточен для размещения оси шестерен со стороны меньшей шестерни. Длина – на 1…2 мм меньше соответствующего размера указанной части оси.

На торце швеллера, на стенке вблизи полки вырезают углубление, в котором приваривают указанную выше втулку. Наличие углубления увеличивает длину сварного шва, что делает соединение более прочным. Размещают втулку строго перпендикулярно к стенке швеллера, приваривают ее к ней.

Вставляют во втулку ось двух шестерен, одевают меньшую. Размещают на стенке швеллера третью шестерню, обеспечивая зацепление с зубьями меньшей. Размечают место будущей оси на торце стенки швеллера. Делают в этом месте квадратный паз.

Ширину и глубину последнего принимают равными диаметру оси, на которой будет размещена третья шестерня. Ось изготавливают на токарном станке, устраивая с одной стороны уширенную круглую часть. Ее вставляют в паз со стороны тыльной части стенки швеллера и перпендикулярно ей, приваривают ось уширенной частью.

Ось двух шестерен вставляют во втулку, приваренную ранее в торце стенки швеллера. Размещают на ней на шпонке, впритык к плоскости стенки швеллера, самую маленькую шестерню. Затем на ось одевают большую шестерню, обеспечивая их шпоночное соединение. Перед установкой к шестерне приваривают рычаг из металлической трубы длиной до метра. Располагают его в плоскости шестерни.

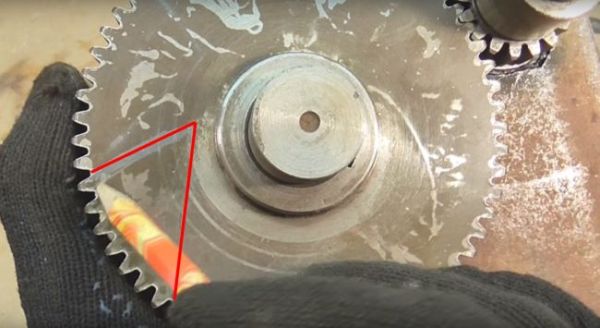

В третьей шестерне с помощью болгарки делают вырез глубиной чуть больше половины ее радиуса. Он треугольный: один рез делают под небольшим углом к касательной к посадочному кольцу шестерни или в направлении ее оси; второй из точки обода, отстоящей от начала первого реза на угол примерно 50…55° и в направлении конца последнего реза.

Похоже, Вам также нужно прочитать про  Самодельный усилитель для аудио системы

Размещают третью шестерню впритык к стенке швеллера, вводя ее в зацепление с меньшей шестерней, установленной ранее. При этом вырез располагают так, чтобы первый рез находился сверху – со стороны торца швеллера, на котором установлены все описанные шестерни.

Вырез в шестерне образует верхний зуб кусачек. Нижний делают из четвертой шестерни: от нее отрезают болгаркой сегмент высотой 2/3 ее радиуса; срезают края под углом 90° к основанию сегмента.

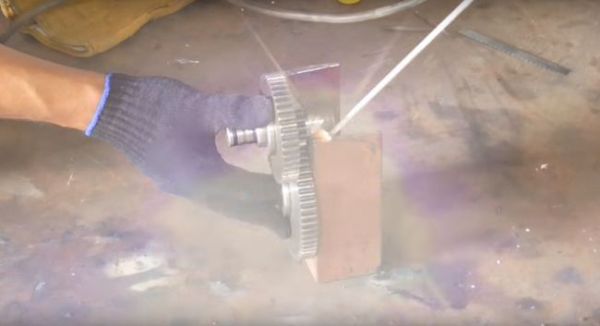

Затем полученную деталь основанием приваривают к полке швеллера заподлицо, со стороны третьей шестерни. Верхняя ее плоскость является вторым зубом в будущих кусачках. Данную деталь располагают на полке швеллера так, чтобы при провороте третьей шестерни устроенные в них зубья
«смыкались» визуально в одну линию при сближении.

Для устойчивости конструкции к нижнему торцу швеллера приваривают полкой другой кусок швеллера или прямоугольный кусок листового металла. Соединяют между собой сваркой свободные оси шестерен, располагая между ними перемычку из металлической пластины, трубы.

Работают полученные кусачки так. Ручку, приваренную ко второй шестерне, отводят вперед. При этом меньшая шестерня передает вращение третьей шестерне – она проворачивается против часовой стрелки; при этом режущий зуб на ней отводится вверх.

Проволоку, которую нужно перекусить, располагают между зубьями. Тянут на себя ручку. Ее движение приводит к смыканию зубов, которые разрезают стержень.
