Как сделать Генератор Ван де Граафа

Такой генератор известен с 1929 года. Он может генерировать высокий электростатический заряд, измеряемый тысячами вольт. Используется, в частности, в ядерных исследованиях. Сделать его своими руками можно из: деревянной подставки; небольшого гвоздя; двух кусков многожильного провода из меди; кольцевой резинки (диаметр 8…10 см, ширина примерно 5 мм); пустых банок из алюминия (в них продаются напитки); бумажного стаканчика (подойдет и полистирольная чашка); небольшого электромотора (подходит от игрушки); стеклянного предохранителя размером 20 х 5 мм; зажима-«крокодильчик»; фиксатора для батареи; клея, который применяется для пластика; двух кусков ПВХ-трубы на ¾ дюйма; ПВХ-тройника и муфты под отрезки трубы; изоленты.

Вначале собирают корпус будущего генератора. Его основой служит дощечка, к которой приклеивают 5…7-сантиметровый отрезок ПВХ-трубы. Сверху располагают тройник. Получают разборную конструкцию, что удобно, если нужно что-то поправить или заменить.

В боковой отвод тройника помещают горизонтально электродвигатель. Для плотного размещения его оборачивают изолентой. На вал моторчика предварительно одевают мягкий кембрик из резины.

Сверлят в стенке ПВХ-трубы отверстие напротив вала электродвигателя. Вставляют в него очищенный от изоляции и разлохмаченный конец многожильного провода. Это своеобразная щетка, которая будет снимать образующийся на ленте электрический заряд. Проводник закрепляют скотчем, клеем. На вал моторчика накидывают резинку и вытаскивают ее свободный конец в верхнее отверстие тройника.

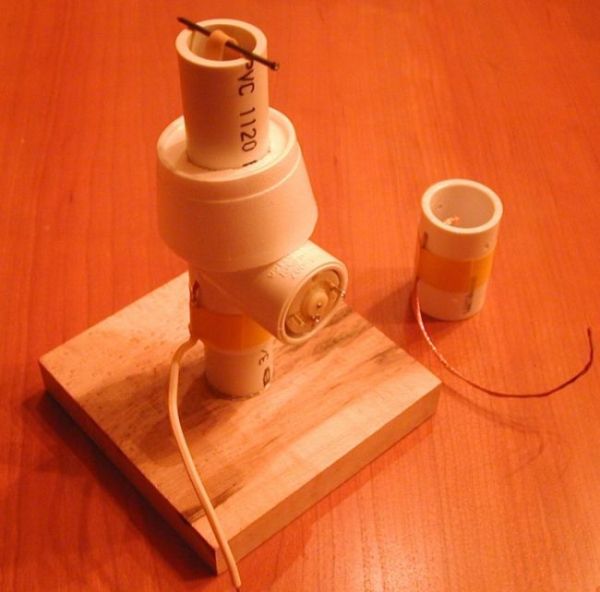

Отрезают от ПВХ-трубки кусок длиной, которая обеспечит незначительное натяжение резинки. Последнюю фиксируют временно на верхнем торце отрезка трубки, установленной в верхний отвод ПВХ-тройника. Делают это с помощью продетого в резиновое кольцо гвоздя.

В донышке полистирольного стаканчика устраивают отверстие по внешнему размеру ПВХ-трубы. Затем одевают на верхний отрезок трубки, располагая дном кверху. Посадка должна быть плотной.

В верхней части ПВХ-трубы устраивают три отверстия. Два в плоскости размещения оси двигателя. Вставляют в него ось, сделанную из гвоздя, на котором размещена стеклянная трубочка. На нее накидывают верхний конец кольцевой резинки. В третье отверстие вставляют провод с очищенным от изоляции и размочаленным концом.  Последний не должен касаться ленты, но располагается очень близко к ней. Провод фиксируют к корпусу скотчем.

Похоже, Вам также нужно прочитать про  Восстановление старого пола

Закрепляют на трубке клеем стаканчик. Сверху размещают алюминиевую банку вниз верхом, вырезав предварительно в нем соответствующее диаметру стаканчика отверстие. Посадка банки должна быть плотной.

Подключают электродвигатель к источнику питания. Он приведет в движение ременную передачу из кольцевой резинки. Перемещаясь, она создает электростатический разряд, который снимается верхним проводом, а затем накапливается алюминиевой банкой. К последней, если все работает правильно, начинают притягиваться кусочки бумаги. Если же к банке прикасаться пальцами, то можно ощутит легкое покалывание.
