Как сделать генератор на 220 В с использованием 2-х тактного двигателя

Генератор на 220 В с 2-тактным двигателем может использоваться для  текущих домашних нужд. К нему можно подключить освещение и другие небольшие нагрузки, он пригодится также в походе и на даче. Его главные преимущества – небольшие размеры и доступные детали для сборки.

Чтобы собрать такой прибор надо приготовить:

  • Двигатели постоянного тока в пределах 12-24V и от мотокосы;
  • Инвертор на 12-220V;
  • Отрезки трубы ПВХ разного размера;
  • Доска на основу (толщиной 35-40мм);
  • Саморезы, шайбы, хомуты, клеммы.

Также необходимы следующие инструменты. Шуруповерт  со сверлами и крестовой насадкой для саморезов. Циркульную пилу или лобзик при необходимости можно заменить ножовкой. Пригодится вольтметр, отвертки, пассатижи, малярный нож, угольник и рулетка.

Основной частью агрегата станет двигатель постоянного тока, который может преобразовать кинетическую энергию в электричество за счет индукции. При движении якоря в двигателе  возникает переменная ЭДС, преобразующаяся с помощь щеточного коллектора в постоянное напряжение.

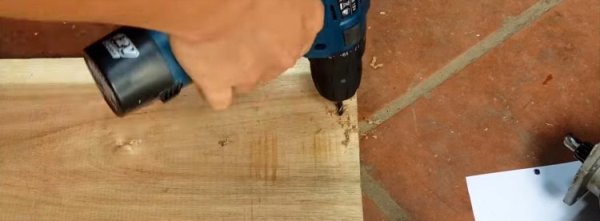

В первую очередь необходима прочная массивная основа. Для этого необходимо отрезать соответствующий кусок от доски.  На нем надо отметить места крепления двигателя мотокосы и просверлить их.

Затем отсоединить топливный бак и прикрутить к основе двигатель от косы.

По тому же принципу фиксируется двигатель постоянного тока. Между валами при этом должно быть несколько  сантиметров. Далее нужно отрегулировать центры валом с помощью прокладок либо подправить стамеской положение двигателя на основе.

Разные размеры патрубков из ПВХ помогут сгладить разницу в диаметрах валов. Достаточно отрезать куски трубы нужной длины, насадить из один на другой и фиксировать хомутами. После этого можно прикрутить двигатель постоянного тока на саморезы.

Топливный бак крепится с помощью длинного самореза и срезанного колпачка дюбель-гвоздя.

Для настройки нужно завести двигатель и измерить вольтметром напряжение на выходе. Отрегулировать объемы топлива и число оборотов. В зависимости от инвертора выставить напряжение на выходе с  запасом.

Похоже, Вам также нужно прочитать про  Одни из самых надежных соединений досок между собой

Остается зачистить провода двигателя и закрепить их на клеммах инвертора.

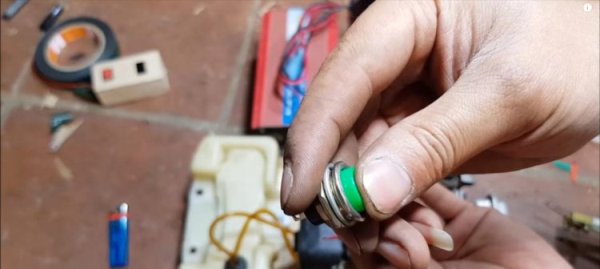

Для двигателя нужна также кнопка выключения. А защитную рамку можно сделать из полипропиленовых труб размера  от 25 до 32мм. На углах она соединяется полипропиленовыми фитингами. На этом этапе будет нелишним соотвествующий сварочный аппарат, заменить его можно специальным клеем. В перспективе рамку можно будет использоваться  для переноски агрегата.
