Как сделать циклонный пылесос из бутылки

Уборка пыли, стружки с рабочего стола в мастерской требует времени, порой значительных усилий. Все это можно сократить, если изготовить мини пылесос циклонного типа из пластиковой бутылки.

Для изготовления поделки запасаются: ПЭТ-бутылкой (подходит та, в которой продается молоко); двумя баночками с крышками из пластмассы; двумя медицинскими шприцам объемом 20 мл; одним медицинским шприцом, у которого имеется центрально расположенный конус; 12-вольтовым электродвигателем на 6 тысяч оборотов; DVD-диском; гибкой трубкой; пищевым контейнером (герметичным); клеевым пистолетом; канцелярским ножом; ножницами; ножовкой по металлу; паяльником; резиновым шлангом (он должен быть диаметром, как и 20-миллитровые шприцы).

У пластиковой бутылки канцелярским ножом отрезают поперек днище и кольцо шириной примерно пять сантиметров. С пластиковых баночек снимают крышки, отрезают ножовкой верхние части, на которых имеется резьба. Одну из них приклеивают термоклеем (греют несильно) к нижнему торцу верхней части ПЭТ-бутылки (она с горлышком).

Из медицинских шприцов объемом 20 мл вынимают поршни, срезают ножовкой верхние части. У одного удаляют и нижнюю часть.

Последний прикладывают по касательной к бутылке, под наклеенной резьбовой частью от пластиковых баночек. Маркером оставляют метки, по которым в бутылке устраивают отверстие. Вставляют в него шприц, отмечают место обрезки, удаляют лишнее. Затем две детали склеивают термопистолетом.

Оставшуюся верхнюю часть пластиковой баночки приклеивают к одному из торцов пластикового кольца, который был вырезан из ПЭТ-бутылки. Накручивают на него крышку от баночки, а другую приклеивают верхним основанием к противоположному торцу кольца. Получают камеру.

В последней устраивают отверстие и приклеивают второй шприц неотрезанной нижней частью. Скручивают другую крышку и по ее оси крепят электродвигатель, ось которого пропускают вовнутрь кольца. Для крепления используют посадочные места мотора.

Похоже, Вам также нужно прочитать про  Самодельный LED фонарь на 1000 ват

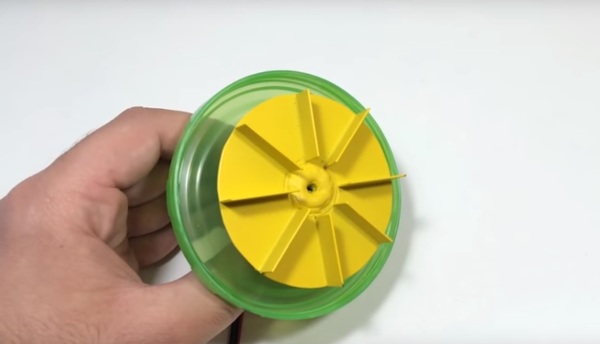

Отрезают от третьего шприца конусную верхнюю часть. DVD-диск разделяют на две части. К одной из них приклеивают основанием срезанную со шприца конусную часть. Обрезают ее по размеру немного меньше, чем внутренний диаметр камеры. Разделяют его на восемь частей и снабжают со стороны обратной приклеенному конусу от шприца прямоугольными ребрами, которые вырезают из оставшейся части DVD-диска. Располагают ребра по направлению радиусов диска – от его края до начала детали от шприца.

Полученную крыльчатку красят и через конусную часть шприца садят на вал двигателя. По бокам камеры компрессора устраивают паяльником отверстия, через которые будет выходить воздух.

Берут пищевой контейнер, прикладывают к его крышке крышку от ПЭТ-бутылки, обводят маркером. Обрезают у крышки бутылки верхнюю часть и вклеивают в отверстие, которое вырезают в крышке контейнера по маркерным меткам.

Далее собирают пылесос. Вкручивают ПЭТ-бутылку в крышку контейнера. Накручивают на ее торец камеру. Подсоединяют к расположенному под ней на теле ПЭТ-бутылки шприцу пластиковый шланг.

Включают электродвигатель и проверяют работу пылесоса. Он через свободный конец шланга будет втягивать пыль, стружку. Мусор, попадая вовнутрь ПЭТ-бутылки, теряет скорость и падает вниз, собираясь в расположенном в самом низу контейнере. Чистый воздух проходит через вертикально расположенный шприц в камеру с крыльчаткой и выходит наружу через отверстия в ее стенках.
