Как сделать болгарку 12 вольт

Болгарка в руках мастера может творить чудеса. Ею режут материал, точат инструменты, шлифуют детали. Но бывают ситуации, когда отсутствует сеть на 220 В или она расположена далеко и не хватает кабеля для подключения.

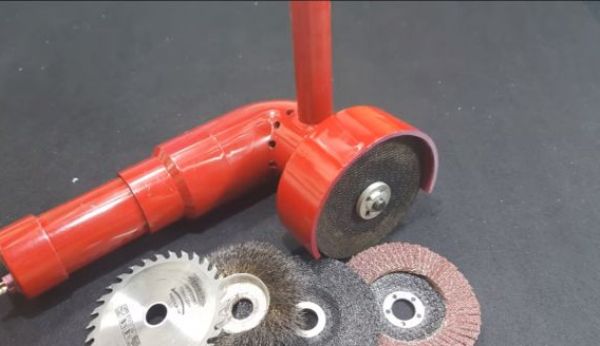

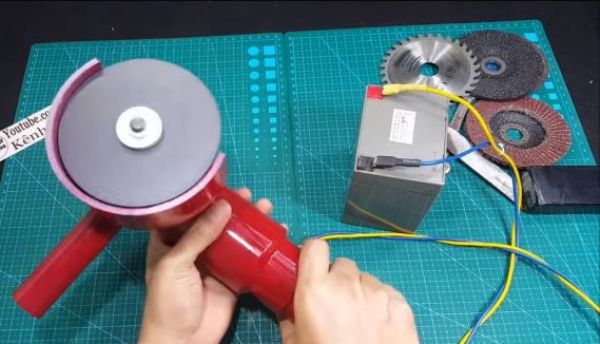

Выручит самодельная болгарка, работающая от 12 В, которую можно подсоединить к небольшому аккумулятору или к сети автомобиля. В достоинствах такого инструмента – тихая работа, что позволяет использовать его, не боясь проблем с соседями.

Приводом самоделки служит электродвигатель 775, работающий от 12…24 В. У него имеется вентилятор охлаждения, якорь расположен на подшипниках. Все это делает мотор долгожителем даже при активном использовании.

Кроме электродвигателя подготавливают: адаптер для болгарки; разъем, через который подключается источник питания; краску; выключатель; провода; саморезы; винтики. Корпус изготавливают из различных ПВХ-деталей, используемых для устройства водопроводных, канализационных, электрических сетей. Из инструментов пользуются ножовкой по металлу, клеем, дрелью, штангенциркулем, бормашиной, маркером.

Для корпуса (ручки) заготавливают детали из ПВХ: кусок трубы; соединительный уголок на 90°; переходник на меньший диаметр. Переходник приклеивают к уголку, затем к его свободному концу – кусок трубы. Получают изящную ручку.

Делают защитный щиток, который будет предохранять работающего от искр, осколков диска. Используют заглушку из ПВХ 11-сантиметрового диаметра. В ее центре сверлят отверстие диаметром, равным размеру выступающей из корпуса двигателя части (рядом с выходов вала). По сторонам от него устраивают еще два отверстия под крепежные винтики. Через последние к щитку крепят двигатель.

Болгаркой отрезают сегмент (высотой примерно 3,5 см) защитной крышки, формируя рабочую зону для диска. При этом крепежные отверстия должны располагаться параллельно резу и остаться на детали.

Отрезают кусок ПВХ-трубы. Приклеивают его к внешней стороне защитной крышки так, чтобы отрезок не мешал установке мотора. Он в поделке будет находиться внутри этого отрезка, который, кроме того, обеспечивает соединение узла со свободным концом уголка в ручке.

На свободном конце уголка ручки, ближе к изгибу, устраивают по кругу ряд отверстий, которые будут обеспечивать отвод тепла от работающего двигателя. К нему же, ближе к краю, вертикально приклеивают дополнительную короткую ручку из куска трубы меньшего диаметра.

Поверхности всех пластиковых деталей ручки, защитного щитка красят аэрозольной краской. Цвет выбирают из тех, которые нравятся.

Двигатель закрепляют винтами с тыльной стороны защитного кожуха. Вставляют последний в свободный конец уголка на ручке – соединяют детали винтами (лучше, позволяет в дальнейшем разбирать инструмент), склеиванием.

Конец ручки закрывают заглушкой, в которой размещают выключатель, разъем для подключения питания. Под эти детали предварительно устраивают подходящие отверстия; установка разъема на клей. Перед установкой заглушки припаивают провода, идущие от двигателя к разъему.

Вал мотора снабжают адаптером, фиксируя его винтом, имеющем шестигранную головку. Закрепляют диск и пробуют работать.
