Как сделать беспроводной светодиод

Жизнь не стоит на месте и преподносит нам постоянно технические решения, о которых раньше можно было только мечтать. Одно из них – беспроводное питание разных гаджетов, устройств. Сделать такое можно и со светодиодом, который будет светиться, не имея подводящих электричество проводов.

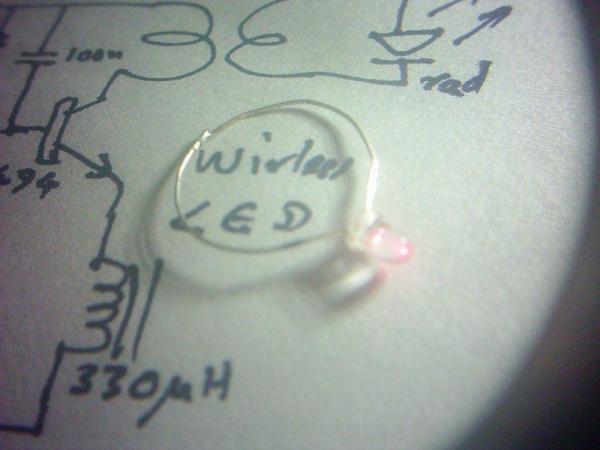

В принципиальной схеме такого решения всего один транзистор. Она является близким аналогом классического высокочастотного генератора, в котором имеется индуктор и обратная связь. В качестве индуктора используется проволока, уложенная в петлю. Такой же приемной петлей снабжается светодиод. Питание устройства построено на основе пальчиковых батареек.

Когда отмеченные выше петли совмещаются, энергия передается на светодиод и «зажигает» его. Такое возможно на определенном расстоянии, что и обеспечивает решение – свечение светодиода при отсутствии проводов, которые подводят к нему электроэнергию.

Сомнение у некоторых может вызвать отсутствие обычной для таких типов генератора обратной связи, которая включает конденсатор. В предлагаемом решении работа генератора происходит на высокой частоте, что делает конденсатор не нужным. К тому же индуктивности, которые представлены петлями из проводов, находятся одна от другой на небольшом расстоянии.

Чтобы сделать схему, заявленную в заголовке, нужно запастись шестью пальчиковыми батарейками, одним красным светодиодом, транзистором (тип BF494, подходит аналогичный), конденсатором емкостью 0,1 мкФ, резистором 33 кОм, индуктивностью 330 мкГ, проводами, припоем, куском одножильного, средней толщины проводом для петель индуктора.

Начинают работу со светодиода. Она простая – сгибают его выводы в кольцо и запаивают. Этого достаточно для приемного индуктора высокочастотного излучения.

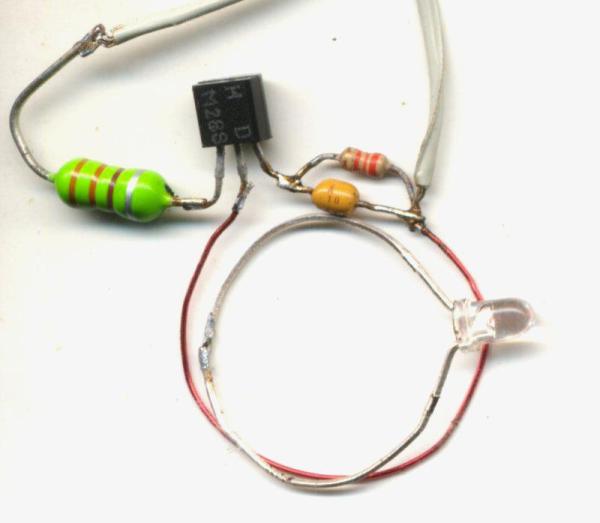

Далее собирают генератор. К одному крайнему выходу транзистора припаивают через индуктивность «минусовый» провод от источника питания; к среднему – через петлю из очищенного от изоляции провода «плюсовой». Последний изгибается по кругу и представляет петлю индуктора. Между другим крайним выходом транзистора и началом петли индуктора устраивают двойную перемычку, располагая в одной резистор, а в другой – конденсатор.

Подключают питание к собранному генератору и подносят к нему светодиод. При правильной сборке он должен загореться. Дальше отводят светодиод понемногу от генератора. Он будет светиться и на некотором расстоянии, которое, для подобной схемы, измеряется несколькими сантиметрами.

Для демонстрации необычного поведения светодиода можно блок питания, генератор разметить под столом. Светодиод, который располагается сверху крышки стола, будет начинать светиться, когда его размещают в определенном месте.
