Как сделать 220 вольт от аккумулятора на 3,7 В

Чаще всего мы приобретаем и используем блоки, которые понижают напряжение с больших величин до нескольких вольт. Они есть в составе большинства гаджетов – это устройства, через которые происходит подзарядка последних.

Иногда требуется обратное. Например, нужно запитать в лесу электропилу, работающую от 220 В, а рядом нет соответствующей ЛЭП – в распоряжении только аккумулятор, выдающий 3,7 В. Или в период частых отключений электроэнергии в доме.

Сделать такой преобразователь напряжения несложно. Чтобы собрать необходимую схему нужно:

  • Трансформатор, которым снабжается устройство для зарядки телефона;
  • Транзистор 882Р, если достать сложно, можно применить КТ815, КТ817 отечественного производства;
  • Диод IN5398, вместо которого подходит КД226 или аналогичный по обратному току – не больше 10 В;
  • Сопротивление 1 кОм;
  • Макетная плата небольшого размера.

При изготовлении схемы не обойтись без паяльника, припоя с флюсом. Понадобятся также кусачки, которыми откусывают лишние выводы, провода и тестер (мультиметр).

Можно не пользоваться готовой макетной платой, а изготовить печатную. Но это не эффективно, так как в схеме всего несколько деталей и тратить время, чтобы разработать разводки дорожек, выполнять травление – просто расточительно.

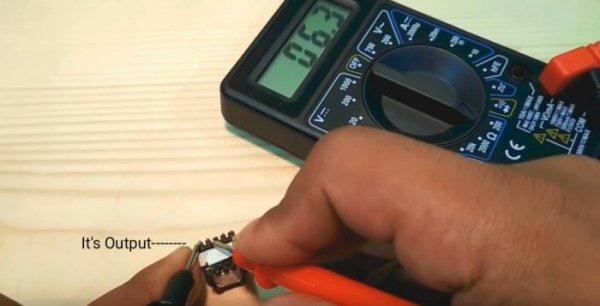

Вначале проверяют трансформатор, выявляя при этом выводы от его обмоток. Их несколько, каждый прозванивают мультиметром и записывают сопротивление. Самое большое указывает, что это обмотка первичная, на которую подавалось 220 В. В нашем устройстве она будет играть роль вторичной обмотки или выходом, остальные – входом.

Собирают преобразователь. Устанавливают на макетную плату трансформатор. Рядом располагают резистор, загибают его выводы и соединяют пайкой с контактами трансформатора с меньшими сопротивлениями.

Устанавливают транзистор на плату рядом с трансформатором, но с другой, по отношению к резистору, стороны. Изгибают выводы и припаивают их к другим контактам трансформатора, которые показали меньшее сопротивление.
Параллельно транзистору располагают на плате диод. Соединяют пайкой с транзистором с направлением тока на последний. Второй контакт диода служит для подсоединения к источнику тока 3,7 В.



Осталось припаять провода, к которым будет подключаться постоянное низкое напряжение и сниматься высокое пульсирующее.

Остается протестировать преобразователь. Для этого к соответствующим выводам подсоединяют 3…4-вольтовый аккумулятор. Затем замеряют выходное напряжение – оно должно быть примерно равным 220 В.
