Как реализовать фрезер из болгарки самостоятельно

Фрезер является ручным деревообрабатывающим инструментом. Им сверлят отверстия, вырезают пазы, обрабатывают фигурно кромки. Приборы бывают универсальными и специализированными (например, окантовочный).

Стоит фабричный фрезер дорого, потому, если есть желание сэкономить, можно сделать его своими руками. Особенно если в хозяйстве имеется небольшая болгарка. Тем более, что при этом к ней изготавливается насадка, а сама болгарка устанавливается тогда, когда для работы нужен фрезер.

Чтобы сделать самодельный фрезер нужно запастись: профильными трубами с квадратным сечением; листовой сталью; болтами; гайками; краской; дополнительным патроном для дрели.

В работе пользуются: сварочным аппаратом; болгаркой; дрелью; маркером или куском мела; разметочными инструментами.

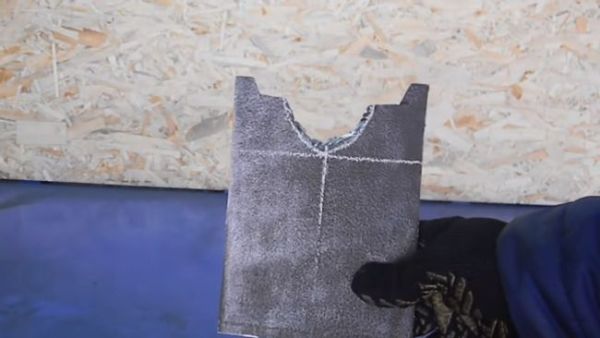

Вначале изготавливают основу. Пользуются листовой сталью большой толщины, что обеспечит необходимую массу конструкции. Вырезают болгаркой прямоугольную пластину. С одной ее меньшей стороны устраивают почти на всю ширину пластины вырез трапециевидной формы с большим основанием наружу; затем в центре меньшего основания – полукруглый вырез. Все резы шлифуют.

Изготавливают кронштейн для удержания болгарки. Используют также листовую сталь. Вырезают прямоугольную пластину, устраивают в ней по оси, вблизи большей стороны, отверстие размером под ту часть болгарки, из которой выходит рабочий вал. Срезают излишки пластины, оставляя боковые крылья.

К крыльям пластины вертикально приваривают небольшие отрезки профильной трубы и получают узел, который будет перемещаться вверх/вниз по направляющим. Последние вырезают из профильных труб меньшего поперечного сечения и приваривают вертикально к основе так, чтобы ось отверстия в подвижной пластине и полукруглого выреза в основе находились на одной линии.

Изготавливают из листа металла небольшие уголки-«уши», крепят из поперек пластины с двух сторон отверстия. В свободный полках сверлят отверстия. «Уши» используют для дополнительного крепления болгарки.

Пластину, с внешней стороны разрезают до отверстия. Приваривают к ней поперек две короткие втулки, в которые вставляют болт с гайкой. Последние позволяют стягивать образовавшееся кольцо и сильнее фиксировать болгарку.

В отрезках профильной трубы, приваренных к пластине, сверлят отверстия, приваривают к ним гайки. Вставив в них болты с барашками, получают фиксатор, которым можно закреплять болгарку на направляющих на необходимой высоте.

В купленном патроне для дрели нарезают метчиком резьбу. После наворачивают непосредственно на вал болгарки.

Чтобы начать работу, болгарку закрепляют в конструкции, используя «уши» и стягивающий болт в пластине. На вал накручивают патрон от дрели и закрепляют в нем насадку, которая нужно для обработки детали.
