Как правильно соединять медный и алюминиевый провод

Раньше, из-за более низкой цены, электропроводку устраивали из алюминиевых проводов. Сегодня это считают пережитком прошлого и повсеместно стараются переходить на медь. В результате улучшается качество и пропускная способность сетей, увеличиваются мощности, которые они могут выдерживать при прочих равных с алюминием условиях.

Но часто при ремонтах возникает необходимость сращивать, соединять проводники из меди и алюминия. Материалы не совместимы гальванически, поэтому, соединенные напрямую, начинают в месте контакта работать как небольшая батарейка.

Даже небольшой ток вызывает между ними электролизную химическую реакцию. В результате провода окисляются, происходит ослабление контакта, что чревато его перегреванием, оплавлением изоляции. В итоге все заканчивается коротким замыканием или отгоранием жилы.

Существует несколько способов соединения проводов из меди и алюминия, которые исключают в дальнейшем появление описанных проблем.

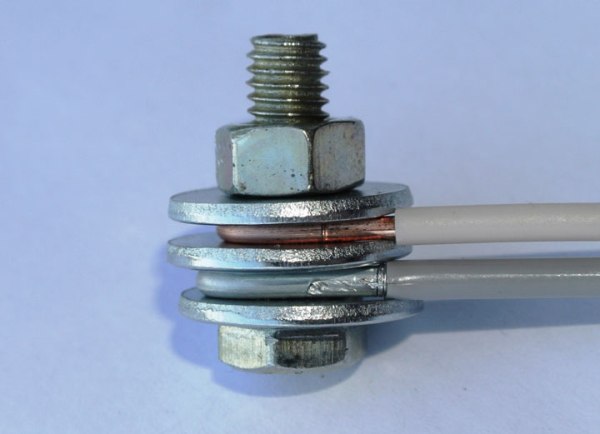

К примеру, с помощью болта и стальных шайб. Концы соединяемых проводов освобождают от изоляции, закручивают в кольца. Подбирают шайбы – из размер должен перекрывать образованные на проводах колечки, не давать материалам контактировать друг с другом.

Затем одевают на болт шайбу, сверху колечко одного провода. Ушко располагают так, чтобы оно при закручивании гайки не раскручивалось, а уплотнялось. Сверху колечка размещают опять шайбу, а на нее второй провод. Закрывают соединение шайбой, после чего на болт навинчивают гайку и затягивают ее.

Шайбы из стали не позволяют проводникам из алюминия и меди окисляться, потому соединение со временем не нарушается. Чтобы оно не разуплотнялось, под гайку устанавливают пружинную шайбу или гравер. Нельзя в соединении использовать шайбы и болты, имеющие цинкованное покрытие.

Описанное соединение надежное, но громоздкое. Можно воспользоваться более компактным – специальным сжимом, носящим название «орех». Оно особенно надежно при выполнении ответвлений сети. Состоит из пластикового корпуса, внутри которого расположены три стальные пластины, стягиваемые между собой четырьмя угловыми винтами.

Очищенный от изоляции конец одного из соединяемых проводников располагают между нижней и средней пластинами, второй – между средней и верхней. Затягивают винты и соединение готово.

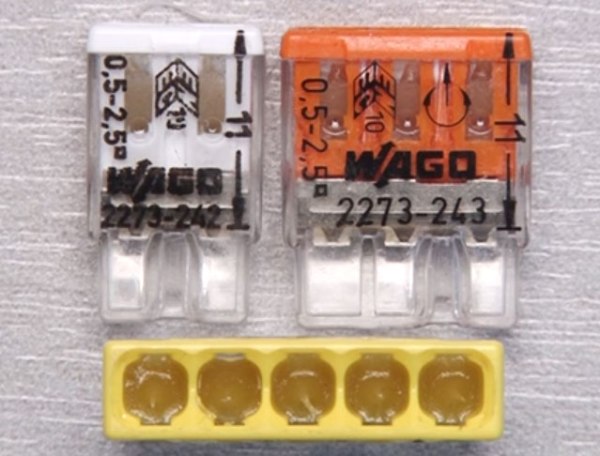

В последнее время на рынке появились специальные зажимы Wago, позволяющие практически мгновенно производить соединение проводов из разных материалов. Они имеют пластиковый небольшой корпус, внутри которого находятся зажимные пластины. Чтобы предотвратить процессы окисления, зажимы внутри заполнены специальной пастой.

Наряду с зажимами Wago для соединения проводников из алюминия и меди можно пользоваться клеммными колодками. Они также имеют пластиковый корпус, в котором устроены входы под концы проводов. Последние зажимаются винтами с помощью отвертки.

Надежное соединение проводов из разных материалов можно получить опрессовкой. Но перед этим конец медного провода нужно очистить от изоляции, оксидной пленки и полудить. С алюминиевого провода тоже нужно убрать пленку окисла.

После провода размещают в гильзе ГМЛ с разных сторон и опресовывают специальными клещами. Место соединения изолируют с помощью термоусадочной трубкой или изоленты.
