Как починить штекер наушников

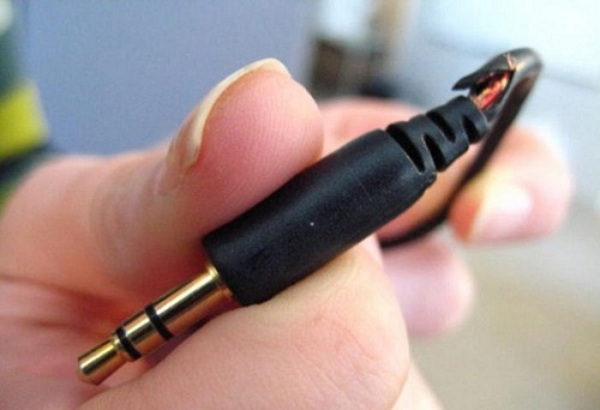

Обрыв провода на гарнитуре вблизи штекера – часто встречающаяся проблема. Причина этого в частом сгибании кабеля, реже – механические повреждения. Проводники внутри кабеля очень тонкие, они могут легко порваться при рывке, натяжении.

Чтобы не тратиться на покупку нового кабеля можно попробовать его отремонтировать. Для этого нужно запастить разными материалами и инструментами: эпоксидной смолой или непроводящим ток клеем; старой авторучкой; паяльником, у которого тонкое жало; канифолью; оловом; монтажным ножом; термоусадочной трубкой (можно заменить изолентой); тестером (мультиметром); бокорезами; зажигалкой.

Перекусывают бокорезами кабель, отступив от штекера 2…3 см. Разрезают ножом оболочку, достают штекер и отрезки проводов, которые припаяны к нему. Чтобы в дальнейшем ничего не спутать, фотографируют соединение. Но если ориентироваться на стандартную распайку проводов, то она такая: желтый проводник – общий; зеленый – к левому наушнику; красный – к правому.

Концы отрезанного провода, который идет к наушникам, зачищают, убирая лаковое покрытие. Лудят. Провода, идущие на заземление, соединяют.

Убирают со штекера остатки олова. Проверяют нет ли между его элементами короткого замыкания.

Из старой ручки делают корпус для штекера. Используют от нее наконечник. Одевают его на провода большим отверстием к концу кабелей. Отрезают кусок термоусадочной трубки, одевают его на проводники.

Припаивают концы проводов к штекеру, контролируя правильность действий по сделанной ранее фотографии. Проверяют: одевают наушники, к контактам разных каналов касаются щупами мультиметра. Если все сделано правильно, то в наушниках должны слушаться щелчки, шорохи. Проверить можно, воткнув штекер в радиовыход смартфона или МПЗ-плеера. Последний позволяет проверить в отдельности работу каждого канала.

Удостоверившись в правильности подключений, сдвигают термоусадочную трубку на место пайки. Греют огнем зажигалки до полного «обжимания» ею открытой части штекера. Наносят эпоксидку на поверхность трубки, одевают сверху корпус. После нескольких часов, когда закончится процесс полимеризации компонентов клея, можно пользоваться наушниками.

В стереогарнитуре к штекеру подходят четыре провода. Если у наушников нет микрофона, отсутствуют кнопки управления, то каждый динамик соединен с ним «минусом» медного цвета и «плюсом» синего с красным или зеленого с красным. «Минусы» скручивают вместе и получают три провода. Их припаивают так же, как описано выше.

Если же в наушниках микрофон присутствует, то левый канал припаивают к самому нижнему контакту штекера, правый – к следующему за ним, микрофон – к третьему, массу – в самому верхнему (четвертый).

Если же жилок 5…10 штук, то конкретно можно только определить сигнальную, которая от обоих динамиков в одном цвете. Остальные прозванивают, определяют левое и правое направление, затем скручивают вместе и припаивают.
