Как починить импульсный блок питания

Такой тип блока питания присутствует в большинстве бытовых приборов. Он не вечен, работает постоянно под большим напряжением, потому довольно часто ломается. Большинство импульсных блоков питания (ИБП) выпускается монолитными, неразборными и ремонту не подлежат. Если же из строя вышел разборный его вариант, то восстановить его можно и своими руками, не обращаясь к специалистам.

Работают все приборы на одном принципе, хотя могут различаться схемами и типами используемых в них деталей. Найти поломку в них, если вы знаете хотя бы основы электроники, не сложно.

Начиная ремонт, вначале проверяют на работоспособность сетевой кабель, сетевой выключатель. Если они исправны, извлекают блок из корпуса.

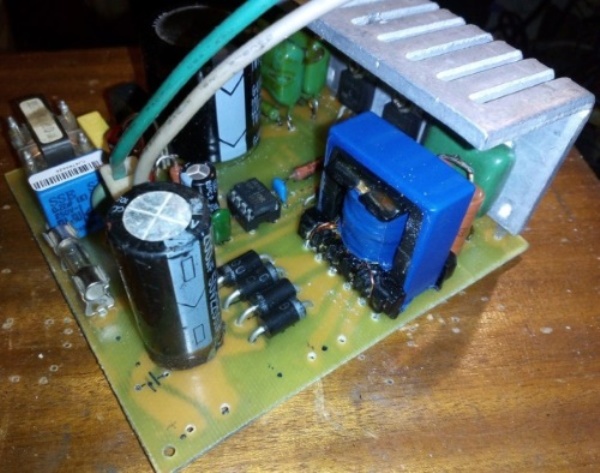

Ремонт невозможен без вольтметра, которым измеряют напряжение, в частности, на электролитическом конденсаторе, который на плате выглядит крупной цилиндрической деталью. Если величина напряжения на нем 300 В, то это указывает на исправность предохранителя и всех связанных с ним элементов – сетевого фильтра, кабеля питания, входных дросселей.

Есть модели импульсных блоков питания, в которых таких конденсаторов два, и они небольшие. Они исправны и нормально функционируют, если замеренное напряжение составляет 150 В на каждом.

Если напряжение на конденсаторах отсутствует, то прозванивают, в частности, выпрямительный диодный мост, предохранитель, конденсатор.

Если сгорел, к примеру, предохранитель, то, при прозвонке, обнаруживается очень большое повышение его сопротивления. Если выход со строя предохранителя подтвердился, нужно также осмотреть другие элементы, так как он сам редко ломается.

Электролитический конденсатор, вышедший со строя, заметен сразу по вздутию или видимому внешне разрушению. Прозванивать его нет смысла – деталь выпаивают. Выпаиванию и прозвонке подлежит: выпрямительный мост, который может быть монолитным блоком или содержать четыре диода; конденсатор фильтра; транзисторы.

Выпаивание и замена деталей должна делаться одновременно – если это делать последовательно, то каждый раз будет выгорать силовая часть ИБП. Заменяют элементы только новыми. Вместо предохранителя можно установить кусочек провода из меди с толщиной 0,11 мм.

Основной причиной выхода со строя ИБП является перепады напряжения, от которого в устройстве нет защиты – она, для экономии, не установлена производителем. Устранить ее можно установкой: защиты; фильтра сетевого напряжения.

Неисправность блока может выражаться отсутствием выходного напряжения, хотя он сам исправный. Причина может быть в: конденсаторе – если он вздулся, то его выпаивают и заменяют; дросселе – элемент вынимают, разматывают провод в обмотке, который «пробит» (считают количество витков), наматывают новый такого же сечения, возвращают на место; диодах – деформированные заменяют. Все перечисленные детали, если визуально незаметны повреждения, прозванивают.

Поломка указанных деталей происходит, в основном, из-за плохой вентиляции. Поэтому нужно следить, чтобы у блока не были закрыты вентиляционные отверстия.

Проведя ремонт ИБП, первое его подключение делают на лампу, у которой мощность не выше 25 Вт. Если что-то сделано было неправильно, это позволит не повредить блок полностью.

Занимаясь ремонтом, нужно быть внимательным и осторожным. К примеру, электролитические конденсаторы долго держат остаточный разряд, что опасно для человека. Их, перед выпаиванием, закорачивают, но делают такое не напрямую, а через сопротивление 0,5 В или больше.
