Как легко соединить провода в распределительной коробке

Способов сделать это несколько. Самый простой и ранее самый распространенный – скрутка. С концов соединяемых проводов снимают изоляцию на участках 1…1,5 см. Затем скручивают, захватив концы, например, плоскогубцами и удерживая провода рукой. Для тонких (до 1 мм) проводников нужно делать пять витков, для более толстых – не менее трех. Способ сегодня запрещен официальными документами, так как считается ненадежным по сравнению с другими.

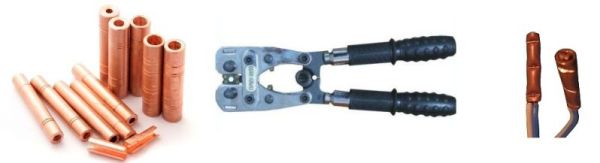

Легким, надежным и популярным сегодня способом соединить провода в распредкоробке является опрессовка. В нем применяются специальные гильзы, подбираемые под диаметр соединяемых проводников. При этом материал проводов и гильзы должен быть одинаковым или совместимым по требованиям электробезопасности.

Выполняют опрессовку так: снимают с концов проводников изоляцию на участках, соответствующих по длине размеру гильзы; проводят скрутку проводов; вводят скрученную часть вовнутрь гильзы; обжимают последнюю специальными пресс-клещами; заканчивают работу устройством изоляции места соединения с помощью изоленты или термоусадочной трубки.

Сегодня широко применяются специальные зажимы, которые позволяют соединять провода в распредкоробке за считанные секунды. Самые распространенные – винтовые. В них имеются отверстия для размещения проводов и винты, которыми последние зажимаются в устройстве. Достоинства зажимов в возможности соединения проводов из одного или разным материалов.

Соединение проводников зажимами производится в два этапа. Вначале с их концов (5 мм) удаляют изоляцию. Затем их вставляют в отверстие зажима и фиксируют, закручивая соответствующий винт.

На рынке присутствуют не только винтовые, но и другие конструкции зажимов. Например, пружинные. Используя их, просто вставляют очищенный от изоляции конец провода в отверстие. Устройство само «захватывает» проводник и фиксирует его. Такие зажимы считаются более надежными, чем винтовыми, так как не деформируют проводники, не передавливают их при монтаже.

Похоже, Вам также нужно прочитать про  Бант-цветок из органзы

Выпускаются зажимы разных конструкций для соединения двух и большего количества проводов. Есть устройства, которыми можно соединять проводники разного сечения, количества жил.

Несмотря на легкость соединения проводов описанными выше способами, самыми надежными считается их сварка и пайка. Методы предусматривают скрутку проводников, их соединение с помощью сварочного аппарата или паяльника. В результате образуется цельное соединение, которое устойчиво к разным воздействиям и обладает повышенной надежностью.
