Как изготовить подсветку для коньков

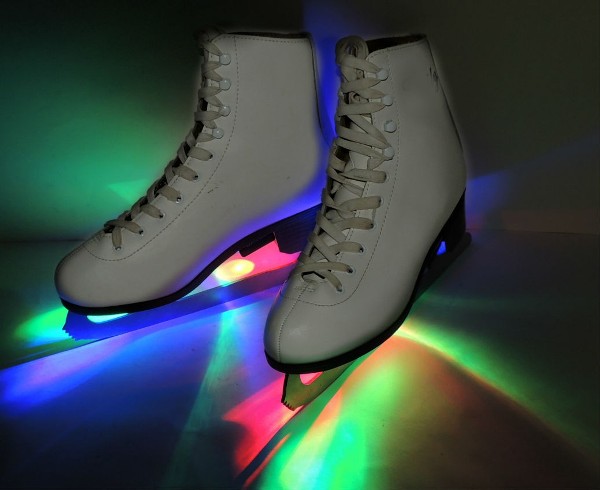

Зимой многие дети, взрослые предпочитают проводить свободное время на катке, катаясь на коньках. Занятие увлекательное, позволяет поддерживать на уровне физическую форму. Но и его можно сделать боле креативным, выделив себя на льду, например, яркой подсветкой коньков.

Делают это с помощью светодиодов. Они должны быть яркими, иметь широкий угол свечения. Понадобится 6…20 приборов 3-миллиметрового диаметра. Их цвет выбирается индивидуально, по вкусу. Если остановились на красных светодиодах, до дополнительно придется приобрести резисторы на 51 Ом; для синих они не нужны.

Для подсветки коньков, кроме светодиодов, нужно запастись двумя держателями, в которых будет размещаться пара батареек АА (их нужно 4 штуки, лучше Alkaline) и выключатели. Понадобятся провода – подходит «витая пара» из меди, многожильный проводник с изоляцией. Все размещается, устанавливается, соединяется с помощью двухстороннего вспененного скотча, двумя винтами с гайками и шайбами, плоскогубцами, бокорезами, ножом.

Электрическая схема подсветки включает три группы светодиодов по 5 штук в каждой, расположенных в отдельных сетях параллельно один другому. В одной группе каждый светодиод (красный) подсоединен через резисторы.

Снаружи коньков располагают одну группу из синих светодиодов, внутри синих и красных. Каждая из трех сетей с группами светодиодов подключена к батарее питания параллельно другим. Чтобы сэкономить на батарейках, можно устанавливать на один ботинок всего 6…10 светодиодов. Такого количества будет вполне достаточно, чтобы обеспечить хорошо видимую для других подсветку коньков.

Питание в сети от двух батарее Alkaline 3,2 В. Синие светодиоды рассчитаны на максимум 3,2…3,4 В, потому размещаются без резисторов. Для красных допустимое напряжение 2,2…2,8 В, потому их подключение должно выполнятся через резисторы в 51 Ом. При этом их припаивают на «плюс (он длиннее) светодиода.

Сделать подсветку можно светодиодами одного цвета. Но применение двух цветов (красного и синего) позволяют максимально использовать батарейки. Когда они будут полностью заряжены, в подсветке будет преобладать синий цвет. На этапе минимальной зарядки батареек синие светодиоды погаснут, зато красные будут продолжать светить.

Собирают схему. Припаивают к входам светодиодов провода, к красным – через резисторы. Это проще делать сразу на коньках, приклеивая каждый подготовленный светодиод к ботинку термоклеем. Изгибают выходы светодиодов в нужном направлении.

Можно взять стержень, вынув его из гелиевой ручки, закрепить на нем три светодиода на одной прямой – это обеспечит их свечение в одном направлении. Сами выводы приборов в таком варианте используются как проводники для соединения. Стержень можно сделать светящимся, заполнив его люминесцентной незамерзающей жидкостью и разместив по концам светодиоды.

Батарейки размещают сзади ботинок, на верхней части. Это место менее холодное и влажное, потому лучше для источников питания. Держатель, выключатель крепят к заднику ботинка одним болтом и фиксируют двухсторонним скотчем.
