Электрошокер из самодельной лампы

Электрошокером называют один из видов электрошокового оружия, в котором поражающим фактором выступает электрическая энергия – ее разряд. Применяется для самообороны, не приводит к летальному исходу.

Устройство относится к контактным видам. Содержит внутри аккумулятор или батарею, преобразователь напряжения (блокинг-генератор, мультивибратор), трансформатор или высоковольтный умножитель.

Электрошокеры продаются в специализированных магазинах, но умельцы делают из сами, используя в основе разные электронные устройства. Его можно сделать из экономной лампы. Их понадобится три и все они должны быть на 105 Вт.

Лампы освобождают от цоколя, достают платы балласта. Последние представляют собой автогенераторные полумостовые преобразователи напряжения. В дальнейшем будут нужны только платы, колбы можно отправить на утилизацию.

Вначале из плат выпаивают с помощью паяльника дроссели. Они заметные и их трудно перепутать с чем-то другим. Далее выпаивают высоковольтные конденсаторы (1000…16000 В); их в каждой плате по одному.

Выпаиванию подлежат и транзисторы – по два в плате. Они высоковольтные, например, ЕР13007 – могут быть другие, но все они из одной линейки. Приборы должны быть рабочими, для этого проводят их проверку тестером. С плат также выпаивают диоды. Но только импульсные, например, серии fr107.

Дальше разбирают дросселя, снимают с них обмотки. Их сердечник выполнен в виде замкнутого прямоугольного контура с внутренней перемычкой, имеющей зазор. Причем части перемычки по длине разные. Из более длинных собирают сердечник, на котором делают новый трансформатор.

Новую обмотку наматывают сразу из двух проводов сечением 0,4…0,6 мм. Количество витков – 20, располагают их в два ряда. Выводят конец обмотки и фиксируют его штырем. Сверху обмотку изолируют десятью слоями обычного скотча.

На каркас с первичной обмоткой наматывают вторичную, которая будет давать высокое напряжение. Используют провод 0,05…0,1 мм, количество витков 800…1000.  Каждый слой из 80…100 витков изолируют 3…4 слоями скотча. Вначале к проводнику припаивают отрезок многожильного провода в изоляции. Место соединения закрывают термоусадочной трубкой. После такое же делают с вторым концом провода.

Занимаются сфазированием первичной обмотки. Соединяют ее концы через резистор и эмиттер транзистора. Середину подключают к кнопке запуска электрошокера и далее к «плюсу» батареи. «Минус» присоединяют к выходу транзистора.

Выходы вторичной катушки замыкают через три импульсных диода и конденсатор (8,2мФ, 1,6кВ). Выход от последнего диода замыкают через три аналогичных диода и такой же конденсатор, с входом первого из предыдущих диодов.

Делают отводы от последней точки схемы и от промежутка между второй группой диодов и конденсатором. Концы этих отводов являются поражающими элементами электрошокера. Между ними делают перемычку из трех резисторов по 10 Ом.

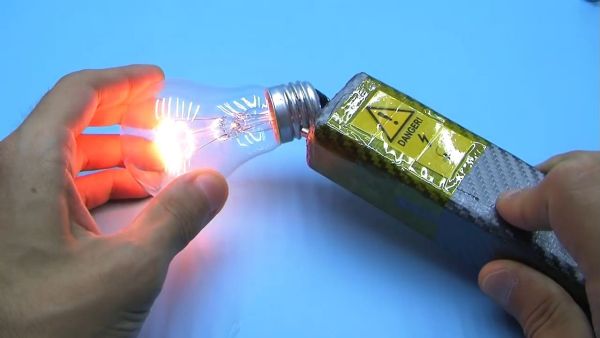

Все перечисленное прячут в корпус, снабжают батареей 3,7…9 В. Устройство готово вас защищать.
