Быстрый способ пайки проводников большого диаметра

Пайка проводников, имеющих большую толщину или диаметр проблематична из-за сложностей равномерного их прогрева в месте контакта. Сделать последнее бытовым паяльником практически невозможно, поэтому объединение проводов с его помощью получается некачественным, ненадежным.

Существует способ быстрой и качественной сварки проводников большого поперечного размера, в котором применяется простая горелка. Изготавливается она из доступных и простых комплектующих, которые продаются в обычном магазине.

Чтобы сделать горелку, нужно приобрести:

  • Зажигалку: можно самую дешевую, но в ней должен присутствовать кремень и колесико;
  • Пластиковую трубочку – подходит стержень, используемый в шариковой ручке, любая пластиковая трубка с аналогичным диаметром;
  • Шприц, от которого понадобится только игла;
  • Кклеевой термопистолет и суперклей, соду, используемую хозяйками для выпечки.

Начинают процесс сбора горелки из подготовки трубочки. Из стержня шариковой ручки удаляют чернила и пишущий узел. Сгибают трубку пополам под углом 90°, предварительно разогрев над пламенем зажигалки в середине.

У зажигалки, используя плоскогубцы, снимают защитный металлический кожух, удаляют колесико, кремень, прижимную пружинку. Вынимают аккуратно пластиковый рычаг, который обеспечивает подачу газа – он будет нужен при изготовлении узла горелки, управляющего подачей газа.

После подготовки начинают собирать горелку. Иглу из шприца освобождают от пластикового колпачка. Используя термопистолет, соединяют ее с одним концом пластиковой трубки. Место соединения должно быть надежным и герметичным.

Свободный конец трубки подсоединяют к зажигалке. Ее вначале закрепляют на рычаге, которым открывается/закрывается подача газа. При этом подвижность рычага должна остаться такой, как была раньше. Обсыпают место крепления содой, сверху наносят слой суперклея. После высыхания последнего проверяют работу полученной горелки – нажимают на рычажок подачи газа и подносят конец иглы к огню.

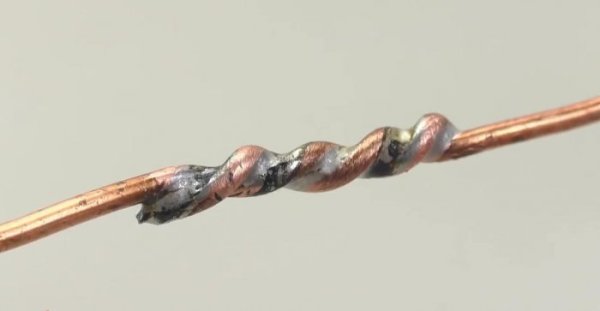

Концы кабелей, которые нужно спаять, освобождают от изоляции, зачищают и скручивают. Место скрутки обрабатывают, используя канифоль и спирт. Затем оборачивают припоем, представляющим тонкую проволоку.

Похоже, Вам также нужно прочитать про  Можно ли укладывать массивную доску на теплый пол и как это правильно сделать

Зажигают изготовленную ранее горелку, подносят ее к месту соединения проводов и равномерно прогревают пока припой полностью не расплавится. После остывания место пайки протирают тряпкой, смоченной в спирте (удаляют сажу), и проверяют качество соединения.
